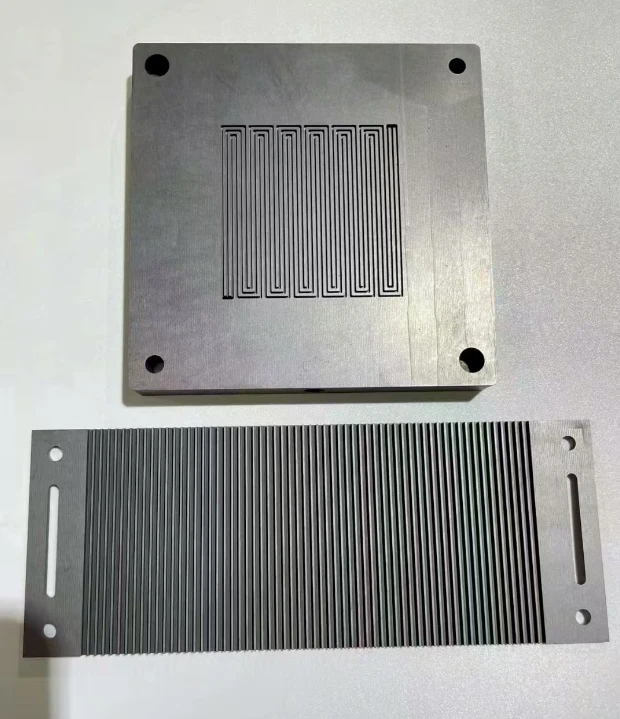

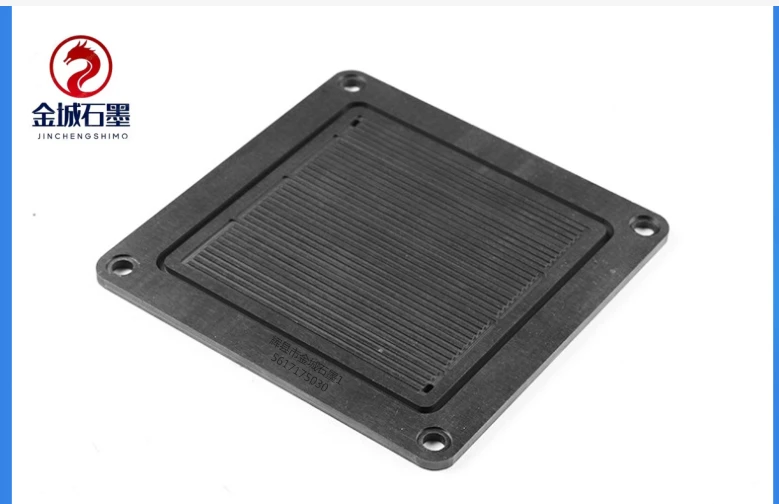

Asosiy material o'rta{0}}donali yuqori-bosimli izostatik bosimli grafitdan qilingan. U chuqur vakuumli{3}}singdirilgan va kuchli kislotalarga chidamli maxsus PVDF qatroni bilan muhrlangan. Yuqori{5}}haroratda quritish jarayoni kislota ta'sirida taxtaning kengayishiga to'sqinlik qiladi. Sirt katta{7}}oqimli drenaj yivlari, elektrolitlar kirish va chiqish teshiklari va yig'ish muhrlash bosqichlari bilan frezalanadi. Yig'ishning siqilish qarshiligini oshirish uchun yon qirralarning qalinlashgan. Butun mahsulot-yuqori konsentratsiyali sulfat kislota-vanadiy elektrolitida uzoq muddat cho‘ktirishga bardosh bera oladi va 10 000 dan ortiq tsikldan oqib chiqmasdan yoki korroziyadan tozalanmasdan o‘tishi mumkin. U uzluksiz tsiklik energiya saqlash sharoitlariga mos keladi va kilovattdan megavatt-darajali elektrod stakalarini qayta ishlash uchun moslashtirilishi mumkin.
Mahsulot xususiyatlari
1. Kuchli kislota asosidagi vanadiy elektrolit-korroziyasiga chidamli, uzoq vaqt choʻmgandan keyin ham chang boʻlmaydi va shishib ketmaydi-.
2. Chuqur qatron sızdırmazlığı, nol elektrolitlar oqishi, musbat va manfiy elektrod elektrolitlarining aralashishini va qisqa-elektrolitlarini butunlay oldini oladi.
3. Qalin va zich xomashyo,-yorilishsiz bosimga bardosh berish uchun yaxshi mustahkamlangan, energiya saqlash stakalarini yuqori-bosimga chidamli yig‘ish uchun mos.
4. Katta kanalli oqim kanallari, silliq elektrolitlar aylanishi, suyuqlik qarshiligini kamaytirish va konversiya samaradorligini oshirish.
5. 10 000 dan ortiq zaryadsizlanish davrlariga-bardoshli, xizmat muddati energiya saqlash stansiyalarining 20 yillik loyihalash davriga mos keladi.
Mahsulot afzalliklari
Oddiy chuqur singdirilmagan-grafit plitalari vanadiy elektrolitlari bilan aloqa qilganda suyuqlikni singdirishga va kengayishga moyil bo'lib, ichki qarshilikning keskin oshishiga va elektrolitning oqishiga olib keladi. Biroq, bu mahsulot o'zining PVDF modifikatsiyalangan emdirish jarayoni bilan kapillyar teshiklarni to'liq yopib, uning kengayishiga qarshi ish faoliyatini sezilarli darajada yaxshilaydi. Uglerod-plastmassa kompozit plitalar bilan solishtirganda, bu mahsulot yaxshi o'tkazuvchanlikka ega va polimer qarish xavfi yo'q. Plitaning qalinlashgan va mustahkamlangan yon strukturasi yig'ish shikastlanishi va hurda tezligini sezilarli darajada kamaytiradi. Zavodning integratsiyalashgan qayta ishlanishi bir vaqtning o'zida prototip namunalarini taqdim etish va energiya saqlash loyihalari uchun partiyalarni moslashtirish imkonini beradi, bu esa uzoq muddatda umumiy foydalanish va texnik xizmat ko'rsatish xarajatlarini kamaytiradi.
Mahsulotning texnik parametrlari
| Sinov elementi | Spetsifikatsiya |
|---|---|
| Asosiy material | O'rta donali yuqori quvvatli izostatik grafit |
| Uglerod tozaligi | 99,98% dan katta yoki teng |
| Ommaviy zichlik | 1,72–1,82 g/sm³ |
| Plomba materiali | Kislota{0}}bardoshli PVDF qatronini chuqur singdirish |
| Ochiq porozlik | 0,2% dan kam yoki unga teng |
| Tekislik qarshiligi- orqali | 13 mk·m dan kam yoki unga teng |
| Suyuqlikning o'tkazuvchanligi | Ish bosimi ostida elektrolitlar penetratsiyasi yo'q |
| Kislota korroziyaga chidamliligi | 1,8mol/L vanadiy sulfat kislota elektrolitida barqaror |
| Siqilish kuchi | 92 MPa dan katta yoki unga teng |
| O'lchovli bardoshlik | ± 0,04 mm |
| Velosiped xizmat muddati | 10000 dan ortiq zaryadsizlanish-aylanishlari |
| Ilova | Vanadiy/temir-xrom-qaytarilish-oqim batareyasi |
Umumiy muammo
-
Uzoq{0}}muddatli plastinka kengayishi
Kislotali elektrolitning substratga kirib ketishiga yo'l qo'ymaslik uchun ikki qavatli PVDF singdirish va mustahkamlash jarayonini-qo'llang.
-
Elektrolitlar oqishi: Bir martalik singdirish{0}}muhrlash jarayoni to'liq samarali emas. Har bir tayyor mahsulot uchun yuqori{2}}bosim oqish sinovi o'tkaziladi.
-
Yig'ish chetining yorilishi
Yon qirrasi asboblarni optimallashtirish va konsentrlangan siqilish stressini oldini olish uchun qalinlashgan tuzilishga ega.
